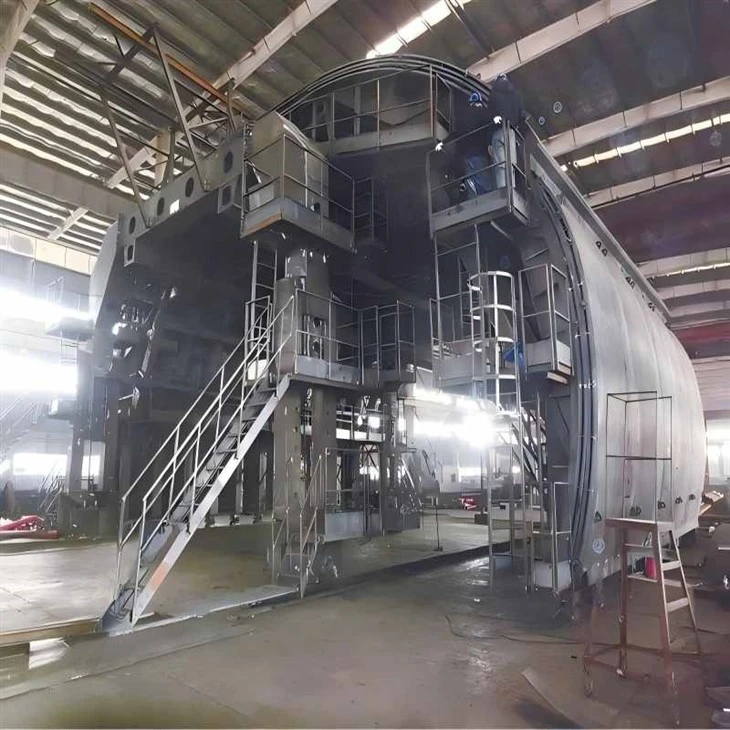

Shaanxi Flourish Industrial Co., Ltd.의 특수-형 터널 강철 거푸집은 업계 최고의 "전체-범주 맞춤형 + 복합 하중 저항" 솔루션-으로 비표준 터널 전용으로 설계되어 표준 직사각형/U-형 거푸집이 해결할 수 없는 "맞춤화 비효율성" 및 "불균일 하중 취약성"을 해결합니다. 터널에 최적화된 -Q355ND 강철로 제작된 이 제품은 ±3mm 정밀도, 90kN/m² 불균일 하중 저항, 30% 더 빠른 모듈식 조립-을 갖춘 맞춤형 섹션(말굽, 타원형, 아치형, 최대 12m 경간)을 제공하며-글로벌 유압, 산악 및 특수 운송 터널 계약업체가 신뢰합니다.
핵심 장점(특수-형 터널-독점)
1. 전체-카테고리 맞춤 섹션 디자인
차별화 요소: 일반 거푸집(고정 직사각형/U{0}}자형)과 달리1:1 맞춤 모델링12+ 특수 모양의 경우:
말굽형(산악 터널용: 주변 암반 응력 분포에 적응)
타원형(수압 터널용: 물 흐름과 압력 저항을 최적화함)
아치형(지하문화재 보호용 : 역사적 공간 보존)
맞춤 제작 주기는 7-10일(경쟁업체의 경우. 2-3주)에 불과하며 50세트 이상 주문 시 추가 금형 비용이 없습니다.. 3D 스캐닝 기술은 ±3mm 성형 정밀도를 보장합니다-비표준 터널 설계 도면을 일치시키는 데 중요합니다.
2. 불균일 하중 저항 시스템
차별화 요소: 표준 거푸집은 균일한 하중에만 저항하지만, 이 특별한-형태의 거푸집은 "모양-일치변수-두께 리브 + 국부 보강판":
말굽형 터널: 아치 어깨 부분의 16mm-두께 리브(높은 응력 영역) 직선 부분의 + 12mm 리브
타원형 터널: 긴 축 끝의 14mm-두께 리브-(고수압 영역)
90kN/m² 불균일 하중(주변 산에서 흔히 발생) 및 40kN/m² 국부 집중 압력을 견딥니다.-응력 집중 지점의 변형을 방지합니다(수정된 표준 거푸집의 일반적인 문제).. 8-점 하중 테스트를 통해 120% 정격 하중에서 손상이 없음을 확인합니다.
3. 복합-환경 내구성 코팅
차별화 요소: 다양한 특수-모양의 터널 환경을 대상으로 함:
수력 터널: 85μm 용융-도금 아연 도금 + 15μm 스케일링 방지-에폭시 코팅(물 침식 및 침전물 부착 방지)
산악 터널: 85μm 용융-딥 아연 도금 + 12μm 내마모-폴리우레탄 코팅(암석 파편 충격 방지)
해안 특수 터널: 85μm 용융-도금 아연 도금 + 15μm 항-염수 에폭시 코팅(2000h 염-분무 저항)
서비스 수명 7년 이상(200+ 재사용) - 표준 거푸집보다 30% 더 깁니다(특수 환경에 적합하지 않음).
4. 모듈식 맞춤 조립
차별화 요소: 특별한-모양의 섹션이 다음과 같이 분할됩니다.경량 모듈 세그먼트(단일 세그먼트 50kg 이하)"모양-일치하는 스냅-잠금" 사용:
말굽형: 5~6개의 호 세그먼트로 분할(좁은 산 터널 입구에서 운반이 용이함)
타원형: 4~5개의 곡선 세그먼트로 분할(정렬 및 조립이 빠름)
3명의 작업자가 용접 연결 맞춤형 거푸집보다 매일 15m의 특수-형 터널 거푸집을{4}}30% 더 빠르게 조립할 수 있습니다. 분리 가능한 디자인으로 손상된 부분을 부분적으로 교체할 수 있습니다(통합 맞춤형 거푸집에 비해 유지 관리 비용 50% 절감).
5. 원활한 조인트 씰링
차별화 요소: 특수한-형태의 조인트는 누수가 발생하기 쉬우므로 "모양-적응형 고무 스트립 + 양면-방수 모르타르":
아치형 터널: 호- 모양의 고무 스트립(아치 곡률과 일치)
말굽 터널: L-자형 고무 스트립(아치-어깨 관절 밀봉)
누출율 0.2% 이하(수정된 표준 거푸집의 경우 . 5%). 10km 길이의 수압 타원형 터널 프로젝트에서 이 설계로 방수 수리 비용이 $200,000 절감되었습니다.
제품 사양
|
매개변수 |
특수-형 터널 강철 거푸집 공사 |
표준 직사각형/U-자형 거푸집 |
|
섹션 유형 |
맞춤형(말굽, 타원형, 아치형 등) |
고정형(직사각형/U{0}}자형) |
|
부하 저항 |
불균일 하중 90kN/m², 국부 압력 40kN/m² |
균일하중 80-90kN/m², 국부저항 없음 |
|
커스터마이징 사이클 |
7~10일 |
맞춤설정할 수 없음 |
|
코팅 유형 |
환경{0}}특정(방수/방수/-마모 방지/염{3}}방지) |
범용 아연 도금 + 에폭시 |
|
모듈식 분할 |
모양-일치하는 세그먼트(50kg/세그먼트 이하) |
고정 패널(직사각형/U{0}}자형) |
|
최대 스팬 |
12m |
8-10m(직사각형), 6m(U자형) |
응용 시나리오
1. 산 말굽 터널
고르지 못한 주변 암반 응력에 적응하려면 8km의 산악 터널(말굽 구간: 폭 5m/높이 4.5m)이 필요했습니다. 우리 맞춤형 거푸집의 가변-두께 리브는 85kN/m² 국부 압력을 견디고-변형되지 않습니다. 모듈형 세그먼트는 2.8m의 좁은 터널 입구에 적합하므로 $15,000의 크레인 임대 비용을 절약하고{11}} 2개의 산악 프로젝트를 재사용합니다.
2. 유압타원터널
12km 수압터널(타원형 구간: 장-축 6m/단축 3.5m-축)에는 물 흐름 최적화가 필요했습니다. 당사의 타원형 맞춤형 거푸집의 스케일 방지 코팅은- 퇴적물 부착을 60% 감소시켰습니다. 40kN/m² 내수압으로 구조적 안전성을 보장합니다. ±3mm 정밀도로 일치하는 설계 도면으로 $30,000의 재작업을 방지합니다.
3. 지하유산 아치형 터널
역사공간 보존을 위해 지하문화재 보호사업(아치구간 : 경간 4m/높이 3m)이 필요하다. 우리의 3D-스캔된 맞춤형 아치형 거푸집은 유산 구조물에 손상을 주지 않고 ±2mm 정밀도를 달성했습니다-. 내마모성 코팅은 관광객의 통행에 따른 영향을 견디고 서비스 수명을 8년으로 연장했습니다.
설치 및 유지관리 가이드
1. 설치 단계
1단계: 3D 스캔 터널 베이스 → 위치 지정 지점 표시(오차 1mm 이하)
2단계: 모양-일치된 스냅- 잠금 장치를 통해 모듈식 세그먼트 조립(3D 레이저 레벨로 확인)
3단계: 형상-적응형 고무 스트립 설치 → 양면-방수 모르타르로 밀봉
4단계: 환경별{1}}이형제 도포 → C30-C60 콘크리트 타설(복잡한 형상의 경우 층 높이 400mm 이하)
2. 유지관리 팁
수압 터널: 매달 코팅 표면 청소(침전물 제거) → 스케일링 방지 코팅 무결성 확인-
산악 터널: 구간의 충격 손상 여부를 매주 검사 → 마모된 스냅-잠금 장치 교체
해안 터널: 분기별로 염 방지 코팅- 점검 → 일치하는 페인트로 긁힌 부분 수정
FAQ
1. 특별한-모양의 터널에 수정된 표준 거푸집을 사용하면 어떨까요?
수정된 거푸집은 응력 분포가 일치하지 않으며(예: 호로 구부러진 직사각형 패널이 약점을 유발함) 누출 위험이 높습니다(-일치하지 않는 접합부). 당사의 맞춤형 거푸집 공사는 특수한 모양을 위해-더 안전하고 비용 효율적-장기적인-1:1 설계입니다.
2. 맞춤 제작이 표준 거푸집 공사보다 비용이 더 많이 듭니까?
아니요-50세트 이상 주문 시 금형 비용이 면제됩니다. 200+ 재사용은-프로젝트당 비용을 $2.5/sqm로 줄입니다(표준 거푸집 공사보다 15%만 높음). 수정된 표준 거푸집은 유지 관리 비용(자주 수리)이 50% 더 높고 서비스 수명이 더 짧습니다.
3. 맞춤 제작을 위한 최소 주문 수량은 얼마입니까?
10세트(지하 유적지 터널과 같은 소규모 특수 프로젝트용) 우리는 유연한 솔루션을 제공합니다: 주문<10 sets, we use universal modular components (reduce customization cost by 20%) while maintaining ±3mm precision.
Shaanxi Flourish의 특별한-모양의 터널 강철 거푸집-을 선택하세요.수정된 표준 거푸집이 아닌 1:1 맞춤형 솔루션-안전하고 효율적이며 정밀한-비표준 터널 건설을 위해!
