제품 설명:

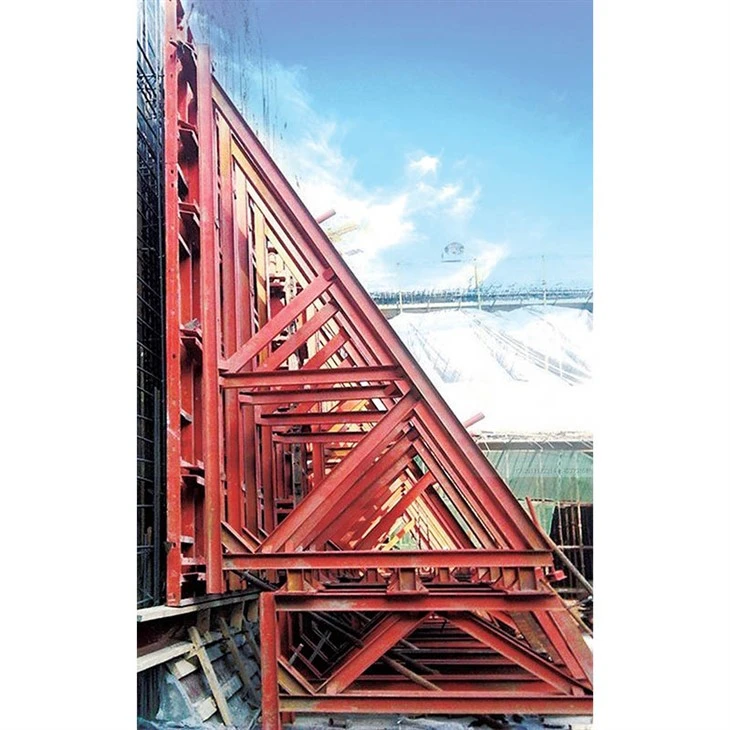

Beam and Plate Shoring은 굴착이나 건설 중에 구조물을 지지하고 토양 붕괴를 방지하며 안전한 작업 공간을 제공하는 데 사용되는 공법입니다. 빔 앤 플레이트 버팀목(Beam and Plate Shoring)은 철골빔(I-빔, H-빔 등)과 강판 파일/옹판을 결합하여 건설, 굴착 작업 또는 구조 현장에 수직 및 측면 지지를 제공하는 임시 지지 구조물입니다.
빔 버팀목은 강철 빔이나 버팀목 빔을 사용하여 트렌치 벽을 지지합니다. 빔은 필요한 깊이까지 쌓여 있으며 안정성을 높이기 위해 유압 시스템으로 강화될 수 있습니다. 이 방법은 파이프라인 건설 및 기타 굴착 프로젝트에서 일반적으로 사용됩니다.
플레이트 버팀목에는 굴착을 덮고 함몰을 방지하기 위해 강판이나 시트를 사용하는 작업이 포함됩니다.- 안정적인 장벽을 만들기 위해 종종 빔 버팀목과 결합됩니다.
핵심 구성 요소 및 기능:
1. 1차 하중-베어링 빔
I-빔/H-빔:기본 빔(예: 기본 군인 빔) 역할을 하며 높은 굽힘 저항을 제공하며 수직 버팀대 또는 수평 트러스에 적합합니다.
벽 빔:옹벽이나 강판말뚝을 연결하는데 사용되며 횡토압을 지지기둥에 전달하는 역할을 합니다. 일반적인 길이는 0.9~3.6m이며 부식 방지를 위해 용융 아연 도금 처리되어 있습니다.
H20 목재 빔:가볍고 높은-하중-내력(허용 굽힘 모멘트 5.0kN·m)으로 바닥 슬래브 거푸집 지지에 적합합니다.
2. 배플 및 커넥터
강판 단위:U-형 강판 파일은 잠금 장치를 사용하여 I-빔과 연동되어 누출 방지 장벽을 형성합니다.- 강성을 높이기 위해 내부 보강 리브를 추가할 수 있습니다.
전단 플레이트:보-기둥 연결에 사용되며 고강도 볼트를 통해 전단력을 전달합니다.- 설계는 접합 내진 성능을 보장하기 위해 공식 V=0.6 × Fy × A(여기서 Fy는 항복 강도이고 A는 유효 전단 면적)를 따릅니다.
6{0}}방향 커넥터 및 앵커 플레이트:다방향 빔의 신속한 조립이 가능해-모듈 효율성이 향상됩니다.
3. 보조 구성품
조정 가능한 강철 스트럿:수직 지지에는 직경 48-56mm, 높이 범위 2.2-4m의 텔레스코픽 강철 튜브가 사용됩니다.
측면 및 대각선 버팀대:시스템 불안정을 방지합니다. 최소 측면 강도 요건은 수직 하중의 2%(지진 지역에서는 10%)입니다.
주요 특징 및 장점:
높은 강도와 적응성
월{0}}빔 시스템은 높은 부하 용량을 제공하고 구성 요소 수를 줄이며 조립 및 분해 시간을 단축합니다.
I-빔과 강판파일의 조합으로 전체적인 불투수성과 안정성이 향상되어 깊은 기초 피트에 적합합니다.
모듈성과 효율성
표준 구성품(예: 너클 및 연결 핀)을 사용하면 신속한 조립이 가능하므로 용접 구조에 비해 효율성이 40% 향상됩니다.
목재 빔과 강철 스트럿을 결합한 거푸집 시스템은 재사용이 가능하여 비용이 절감됩니다.
안전성과 신뢰성
목재 지지 시스템은 과부하가 걸리면 부서지는 소음을 발생시켜 경고를 제공합니다.
전단 플레이트 연결을 통해 변형을 제어하고 지진 에너지를 흡수하며 취약한 용접 접합 성능을 능가합니다.
경제적이며 지속 가능합니다.
볼트 연결은 제거 가능하고 재사용이 가능하므로 재료 낭비가 줄어듭니다.
용융 아연도금 및 방수 처리(예: EVA 폼)는 구성요소 수명을 연장합니다.
일반적인 애플리케이션 시나리오:
발굴 지원:강판 파일과 I{0}}빔을 결합하여 지반 붕괴 및 물 누출을 방지하기 위해 지하 또는 교량 기초 건설에 사용됩니다.
임시 구조적 지원:콘크리트 타설 중 바닥이나 벽에 버팀목 또는 버팀목 제거 지원을 제공합니다.
구조 공학:손상된 건물을 안정시키고 무너진 바닥이나 기울어진 벽을 지지하는 데 사용됩니다.
공중 작업 플랫폼:대규모 공장 건물이나 교량 건설에 적합한 비계 또는 거푸집 지원 시스템 역할을 합니다.-
기술 사양 및 설계 고려 사항:
부하 계산:콘크리트 바닥(90-150psf), 잔해(10psf/인치 두께) 및 구조 인력 부하(10-20psf)를 고려하십시오.
재료 표준:강철 부품은 Q235, Q355(중국 표준) 또는 ASTM A50(국제 표준)의 강도 등급을 충족해야 합니다.
내진 설계:전단 플레이트 연결은 AISC 341 사양을 충족해야 하며 볼트 마찰을 통해 에너지를 소산해야 합니다.
빔 및 플레이트 버팀목 시스템은 효율성, 적응성 및 높은 안전 표준으로 인해 현대 건설에 널리 사용됩니다.
